Automatisierte IC-Programmierung
Prüfen Sie die Anlagenkonfiguration, die Eignung für Ihre Anwendung und die Validierungsanforderungen.
KINCOTO Anlagen
KA42-3000 Tape-&-Reel-Programmiermaschine (mit Laserbeschriftungsfunktion)
Ausbringungsleistung: 3000 UPH
Unterstützte IC-Gehäuse: QFN, SOP, SSOP, TSSOP, SON, QFP und weitere
Betriebsarten: Tape-Eingang/Tape-Ausgang
Funktionen: Laserentfernung und -beschriftung sowie IC-Programmierung (externes Offline-Programmiergerät erforderlich)
Programmierstationen: 6 Stationen (1–6 unabhängig wählbar)
Bitte geben Sie das IC-Modell, das Gehäuse, das Eingabeformat und die gewünschte UPH an.

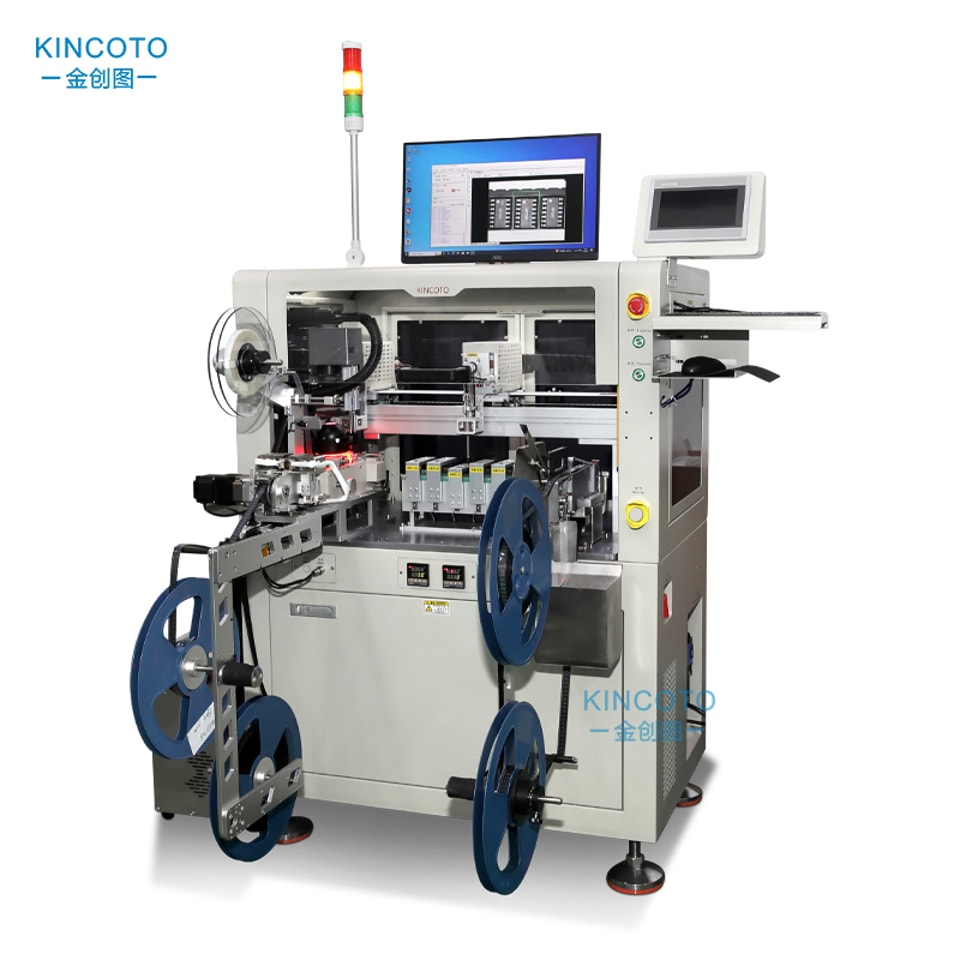

KA42-3000 Tape-&-Reel-Programmiermaschine (mit Laserbeschriftungsfunktion)
♦Programmieren und Laserbeschriften in einem – Integriertes Lasermodul zur berührungslosen Beschriftung (Logos, Datumscodes, Seriennummern) ohne physische Beschädigung der Chips
♦Kompatibel mit externen Programmiergeräten – Standardschnittstelle für Signale (START, BUSY, OK, NG) zur Verbindung mit dem kundeneigenen Offline-Programmiergerät – flexibel und kosteneffizient

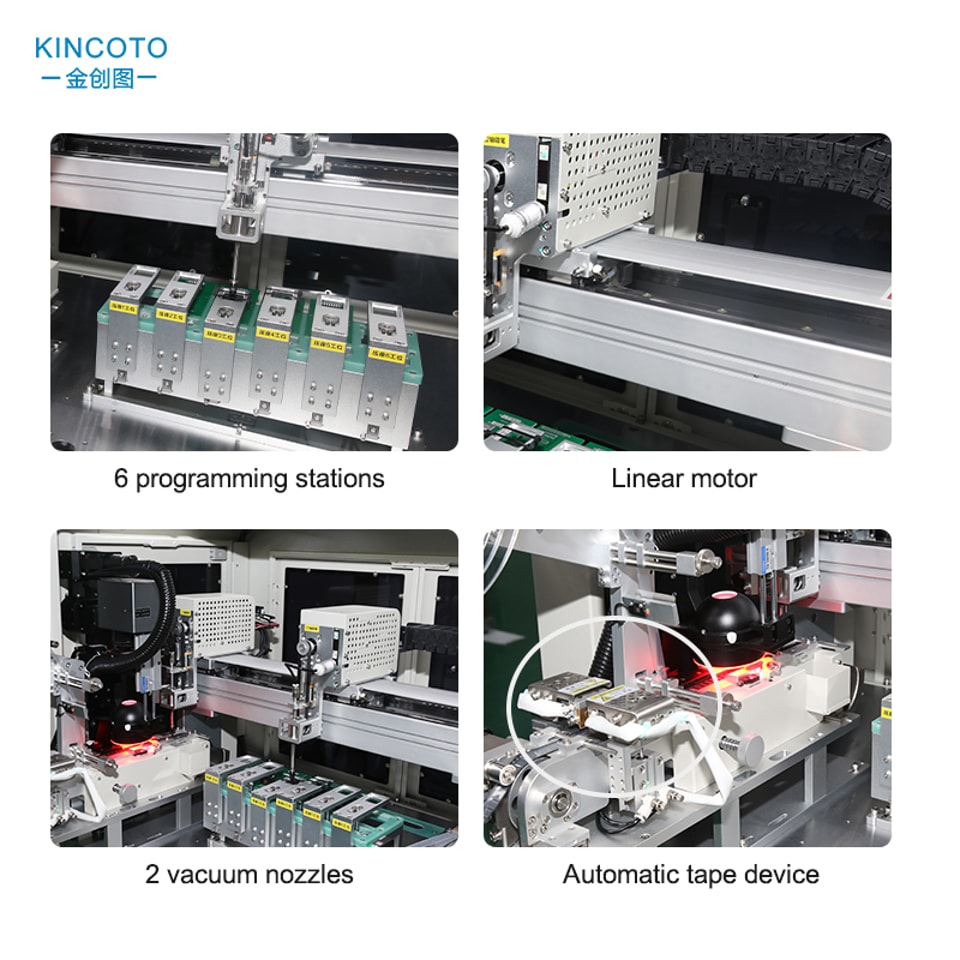

♦6 Programmierstationen – 6 Stationen zur parallelen Programmierung mit einstellbarer Konstruktion für geringe Kontaktkräfte, schnelle Reaktionszeiten und konstanten Anpressdruck
♦±0,03 mm hohe Präzision – Linearmotor+ 2 Vakuumdüsen für präzises Aufnehmen und Platzieren; integrierte Bremsfunktion verhindert das Herunterfallen bei Stromausfall und schützt die Chips vor Beschädigungen
♦Kundenspezifische Programmiersockel – Einstecksockel, die entsprechend den vom Kunden bereitgestellten Chipabmessungen gefertigt werden; schneller Wechsel zwischen verschiedenen IC-Typen
♦Einstellbare Austragsvorrichtung für Heißkompressions-Versiegelungsfolie – Unterstützt Bandbreiten von 8–32 mm und verfügt über eine einstellbare Führungsschiene für hohe Kompatibilität
♦SPS-Steuerung – Stabiles und zuverlässiges Steuerungssystem für eine gleichbleibende Programmier- und Beschriftungsqualität
♦MES-Systemintegration – Vollständige Rückverfolgbarkeit der Produktion und Datenerfassung zur Qualitätskontrolle
♦Unterstützung großer Dateien – Unterstützt Programmierdateien mit großer Kapazität für komplexe ICs (über das kundeneigene Programmiergerät)
♦Optionale Funktionen – Punktmarkierung und AOI-Prüfung für eine verbesserte Qualitätskontrolle
Technische Parameter:
| Ausstoßleistung | 3000 UPH |
| Abmessungen des Grundgeräts (L × B × H) | 950 × 580 × 1450 mm |
| Gesamtabmessungen (L × B × H) | 950 × 1080 × 1450 mm |
| Unterstützte IC-Gehäuse | QFN, SOP, SSOP, TSSOP, SON, QFP und weitere |
| Programmierstationen | 6 Stationen (1–6 unabhängig auswählbar) |
| Pick-and-Place-Einheit | 2 Vakuumdüsen |
| Pick-and-Place-Genauigkeit | ±0,03 mm |
| Überwachung | 7-Zoll-LCD-Touchscreen |
| Steuerungsmodus | SPS-Steuerung |
| Funktionen | Laserlöschung und -markierung + IC-Programmierung (externer Programmierer erforderlich) |
| Programmierertyp | Externer Offline-Programmierer erforderlich |
| Signalschnittstelle | Standard-Signale START, BUSY, OK, NG für die Verbindung mit dem Programmierer |
| X-Achsen-Antrieb | Linearmotor |
| Gurtzuführung | Standard: 12–16 mm, optional 8/24/32/44 mm |
| Gurtabführung | Einstellbare automatische Heißpress-Foliensiegelvorrichtung |
| Eingangsspannung | AC 220 V / 50 Hz |
| Programmiermodus | Andrucksockel (Steckausführung für schnellen Wechsel) |
| Leistung | 0,25 kW |
| Druckluftversorgung | 0,4–0,6 MPa |
| Gesamtgewicht | 240 kg |
| Optionale Funktionen | Punktmarkierung, AOI-Prüfung |

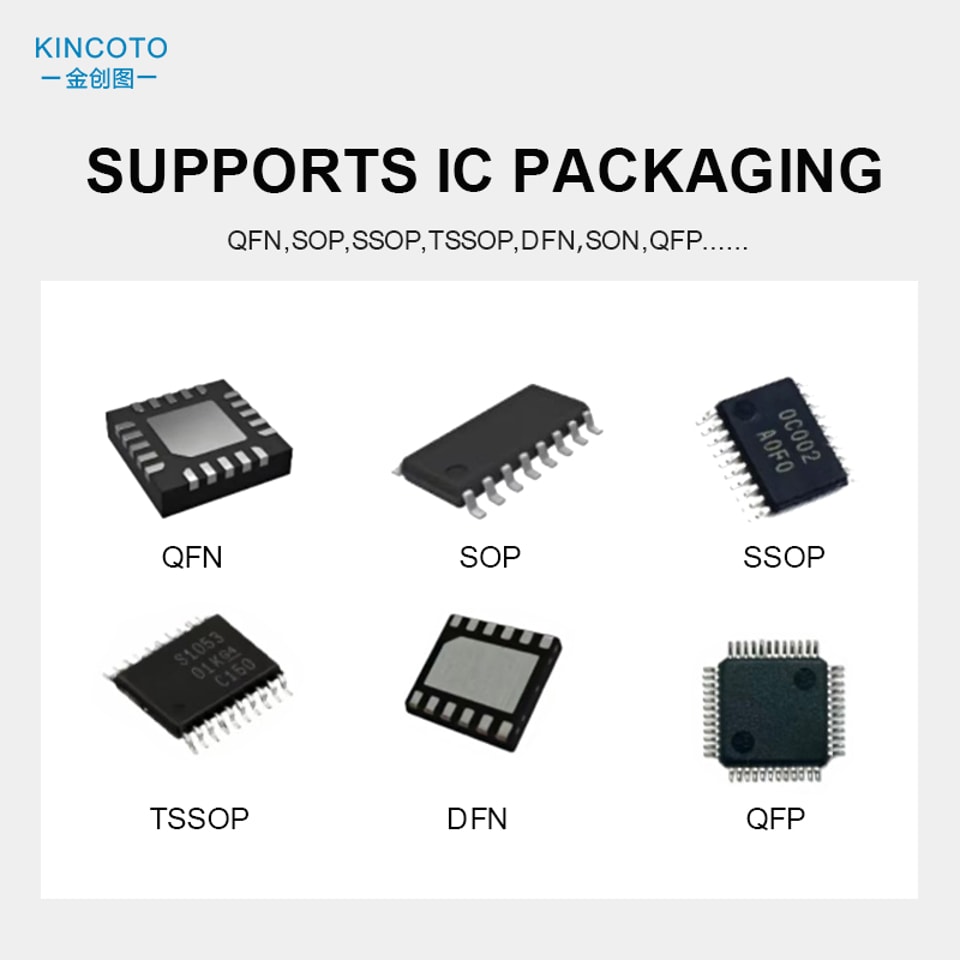

Geeignet für die Programmierung und Verpackung von Chips:

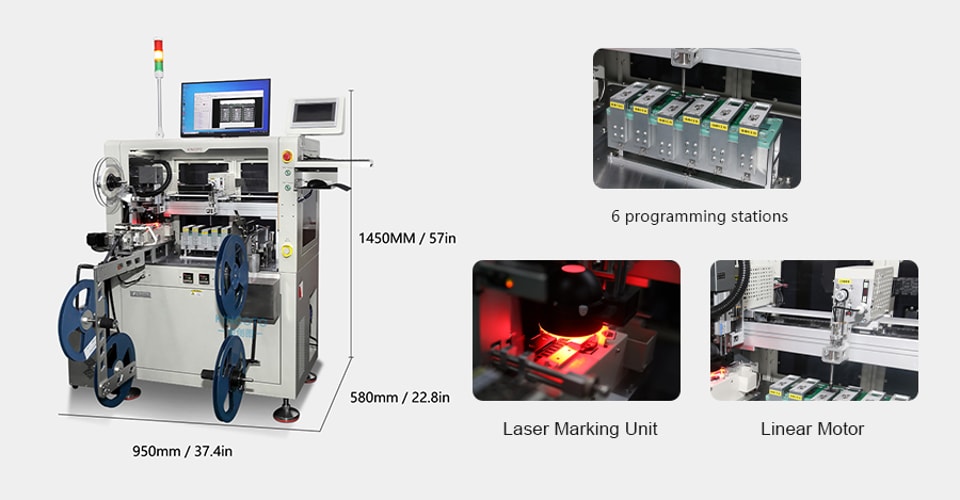

Produktabmessungen:

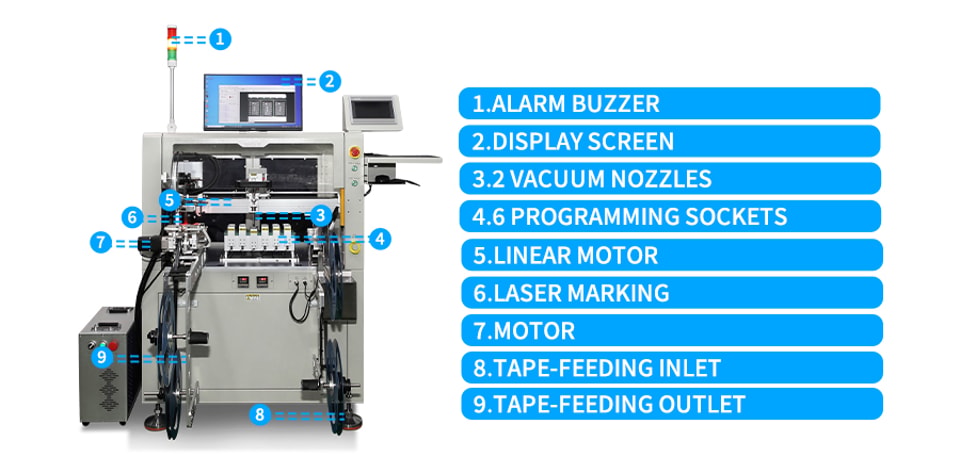

Produktaufbau:
Verpackung:
Gruppenfoto während des Fabrikbesuchs:
