Automatisierte IC-Programmierung
Prüfen Sie die Anlagenkonfiguration, die Eignung für Ihre Anwendung und die Validierungsanforderungen.
KINCOTO Anlagen
UA18000 Tube-zu-Tape-Verpackungsmaschine
Automatische UA18000 Tube-zu-Tape-Verpackungsmaschine für spezielle SOP150- oder TSSOP173-Bauteile.
- 12.000–18.000 UPH unter validierten Material- und Einrichtungsbedingungen
- Automatische Zuführung für bis zu 50 Röhrchen
- CCD-Inspektion, Gurtversiegelung und Spulenwicklung
- Nur Verpackung: keine IC-Programmierung oder -Markierung
Bitte geben Sie das IC-Modell, das Gehäuse, das Eingabeformat und die gewünschte UPH an.
UA18000 IC-Verpackungsmaschine für die Umwandlung von Röhren- in Gurtverpackungen

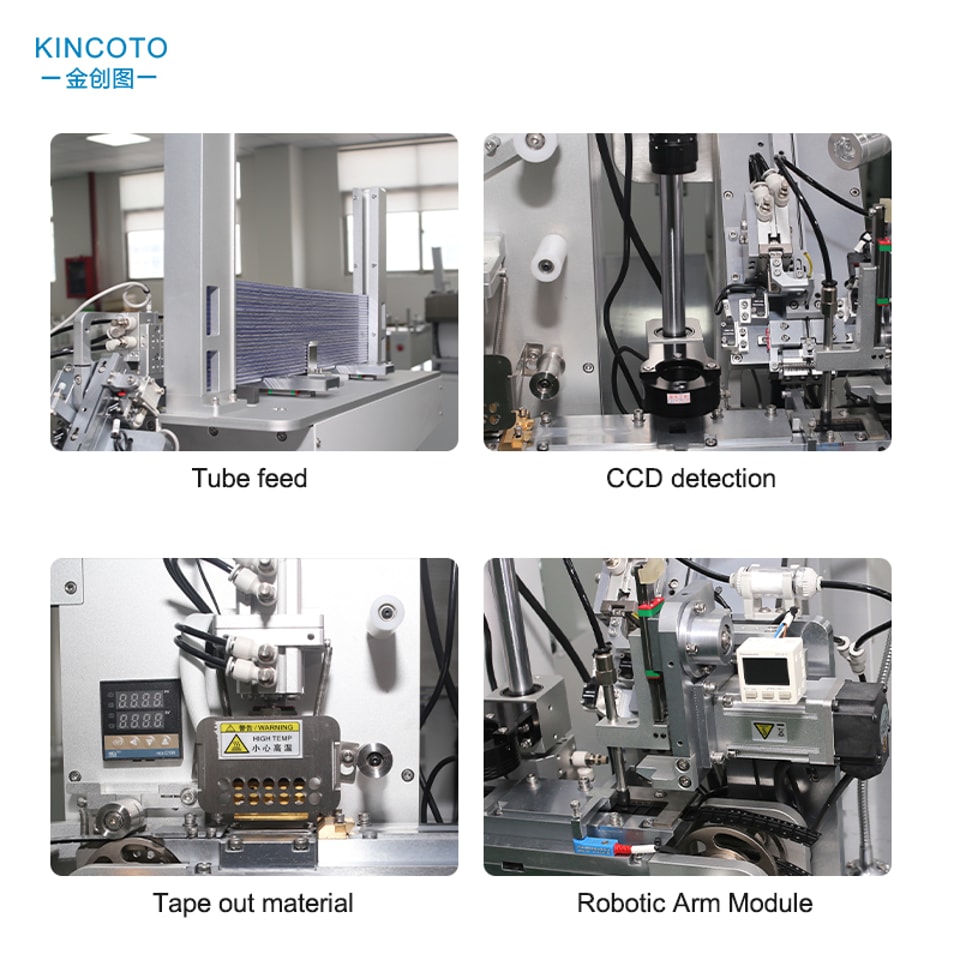

Die UA18000 automatisiert die Umwandlung kompatibler, aus Röhren zugeführter Bauteile in versiegelte Gurt- und Rollenverpackungen. Sie kombiniert die Röhrenzuführung, die Bauteilübertragung, die CCD-Inspektion, das Einlegen in den Trägergurt, das Versiegeln mit Abdeckband, das Zählen und das Aufwickeln auf Rollen. Dieses Modell ist eine Verpackungsmaschine und führt keine IC-Programmierung, Lasermarkierung oder Druckvorgänge aus.
Verpackungsspezifische Konfiguration
Die Maschine ist für spezielle SOP150- oder TSSOP173-Anwendungen erhältlich. Diese Konfigurationen sind verpackungsspezifisch und nicht untereinander austauschbar. Die tatsächlichen Bauteile, Röhren, Trägergurte, Abdeckbänder und Rollenanforderungen müssen vor der endgültigen Freigabe geprüft werden.
Hauptfunktionen
- Ausgabeleistung von 12.000–18.000 UPH unter validierten Bedingungen
- Automatische Zuführung von bis zu 50 Röhren mit Nachbestückung während des Betriebs
- Industrielle CCD-Kamera und kontrollierte Beleuchtung zur Inspektion
- Konfiguration für selbstklebendes oder thermisch versiegeltes Abdeckband
- Unterstützung für Rollen mit 13, 15, 22 und 27 Zoll
- Interne Impulszählung für Produktionsaufzeichnungen
Prozessvalidierung
Die Prüfung sollte die Stabilität der Röhrenzuführung, die Ausrichtung der Bauteile, die Platzierung in den Taschen, die Erkennung fehlender oder beschädigter Bauteile, die Konsistenz der Versiegelung, das Abziehverhalten, die Zählgenauigkeit und das Aufwickeln auf Rollen bestätigen. Die tatsächliche Kapazität hängt vom Verhalten der Röhren, der Geometrie der Gehäuse, den Träger- und Abdeckmaterialien, den Versiegelungseinstellungen und den Inspektionskriterien ab.
Hauptparameter
Die Abmessungen der Basiseinheit betragen 1080 × 1080 × 2000 mm, die Nennspannung 220 V und das Gesamtgewicht etwa 350 kg. Anwendungen mit Trägergurt unterstützen Breiten bis zu 16 mm und Taschentiefen bis zu 3 mm. Die Option mit Heißversiegelung nutzt eine einstellbare PID-Temperaturregelung von 120 bis 200 °C.
Informationen für die Angebotserstellung
Bitte stellen Sie Gehäusezeichnungen, Musterbauteile und Röhren, Spezifikationen für Träger- und Abdeckband, Rollengröße, Versiegelungsmethode, Inspektionsanforderungen, Zielkapazität und die örtlichen Stromversorgungsbedingungen bereit. KINCOTO bestätigt anschließend die endgültige UA18000-Konfiguration und die Abnahmekriterien.
