Automatisierte IC-Programmierung
Prüfen Sie die Anlagenkonfiguration, die Eignung für Ihre Anwendung und die Validierungsanforderungen.
KINCOTO Anlagen
KA82-2500HPM Automatische Tape-to-Tape-IC-Programmiermaschine
1. Unterstützt die Zuführung von ICs in Tape-and-Reel-Verpackungen und Trays sowie die vollautomatische Beladung.
2. Acht Programmierstationen; die Aktivierung von 1 bis 8 Programmierstationen kann individuell konfiguriert werden.
3. Nach der Programmierung können Tray- und Tape-Verpackungen ineinander umgewandelt werden.
4. Die Anzahl der i.O.- und n.i.O.-Teile wird erfasst. Die Bedienung ist einfach, bequem und benutzerfreundlich.
Bitte geben Sie das IC-Modell, das Gehäuse, das Eingabeformat und die gewünschte UPH an.
KA82-2500HPM Tray-Programmiermaschine
1. Unterstützt die Zuführung von ICs in Tape-and-Reel-Verpackungen und Trays sowie die vollautomatische Beladung.
2. Acht Programmierstationen; die Aktivierung von 1 bis 8 Programmierstationen kann individuell konfiguriert werden.
3. Nach der Programmierung können Tray- und Tape-Verpackungen ineinander umgewandelt werden.
4. Die Anzahl der i.O.- und n.i.O.-Teile wird erfasst. Die Bedienung ist einfach, bequem und benutzerfreundlich.
5. Unterstützt ein breites Spektrum an Chip-Gehäusen, darunter QFN, SOP, BGA und QFP. Die Programmierung von Chips mit unterschiedlichen Gehäusen ist besonders komfortabel.
6. Markier- und Punktierfunktion für Chips. Beim Ausfädeln des Tapes kann eine Punktierfunktion hinzugefügt werden (rot, blau, gelb, grün, orange).
Technische Parameter:
| Ausstoßleistung | 2500 UPH |
| Gesamtabmessungen | 1600 × 600 × 1600 mm |
| Unterstützte IC-Gehäuse | QFP/QFN/SOP/BGA … |
| Programmierstationen | 8 Stationen |
| Pick-and-Place-Einheit | 4 Vakuumdüsen |
| Überwachung | 19-Zoll-LCD |
| Pick-and-Place-Genauigkeit | 0,03 mm |
| Steuerungsart | Bewegungssteuerungskarte |
| X-Achse | Linearmotor |
| Programmiermodus | Unterdrucksockel |
| Zuführeinrichtung | Standardmäßig 12–16 mm, optionaler Zuführer für 8–32 mm |
| Eingangsspannung | AC220/50HZ |
| Leistung | 0,3 kW |
| Gesamtgewicht | 580 kg |
Geeignet für die Programmierung und Verpackung von Chips:
Produktabmessungen:

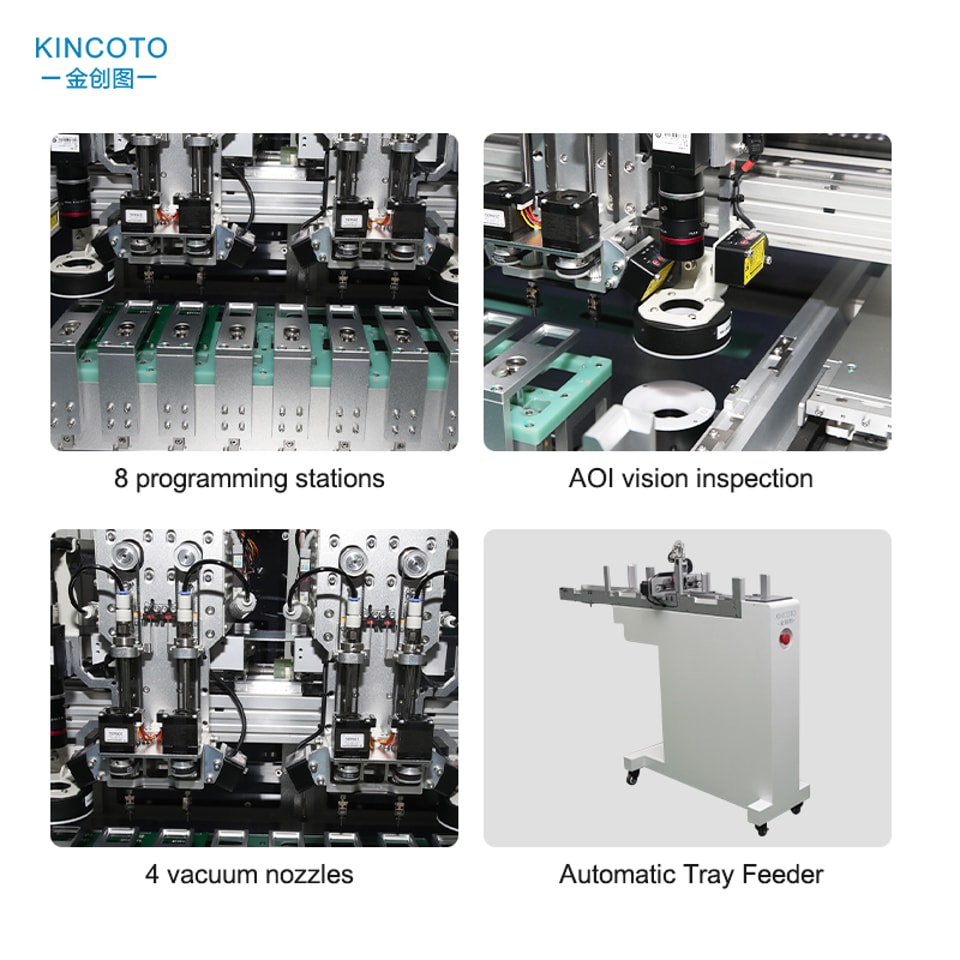

Produktaufbau:
Verpackung:
Gruppenfoto während des Fabrikbesuchs:
